Реализация проекта по сбору данных со счетчиков воды в Киеве
Пришло время, когда учет потребления энергоресурсов становится обязательным. Установка приборов учета способствует более экономному потреблению энергоресурсов. Жилищный фонд страны оснащен общедомовыми счетчиками холодной воды приблизительно на 24%. Независимо от того, будут ли применяться общедомовые счетчики воды для коммерческого или технологического учета, оснащение ими жилищного фонда должно быть 100%. Это даст возможность решить следующие задачи:
- получить баланс водопотребления (дома, квартала, района, города);
- выставлять счета на оплату в случае коммерческого учета.
Баланс водопотребления позволит выявить случаи несанкционированного подключения, воровства, порывов и т.п. Для эффективного решения этих задач необходимо выполнение следующих условий:
- быстро получить данные со счетчиков воды;
- полученные данные должны быть актуальными и достоверными.
Эти условия выполнимы только при внедрении систем дистанционного сбора и передачи данных.
В сентябре 2013 года предприятие «ИН-ПРЕМ» реализовало пилотный проект по внедрению системы дистанционного сбора и передачи данных Sensus Scout с общедомовых счетчиков холодной воды в одном из районов города Киева.
Цели реализации проекта:
- получить объективные и актуальные данные потребления холодной воды в многоквартирных жилых домах;
- исключить влияние человеческого фактора на съем показаний со счетчиков воды;
- проверить достоверность полученных данных путем сличения информации на счетном механизме счетчика с полученными данными в процессе дистанционного снятия показаний;
- определить дальность действия радиосигнала и возможность снятия информации с нескольких счетчиков воды, находящихся в близлежащих зданиях;
- проверить надежность работы системы в тяжелых условиях эксплуатации (подвальные помещения, высокая влажность, вероятность затопления, разная толщина и количество стен и перекрытий на пути прохождения радиосигнала).

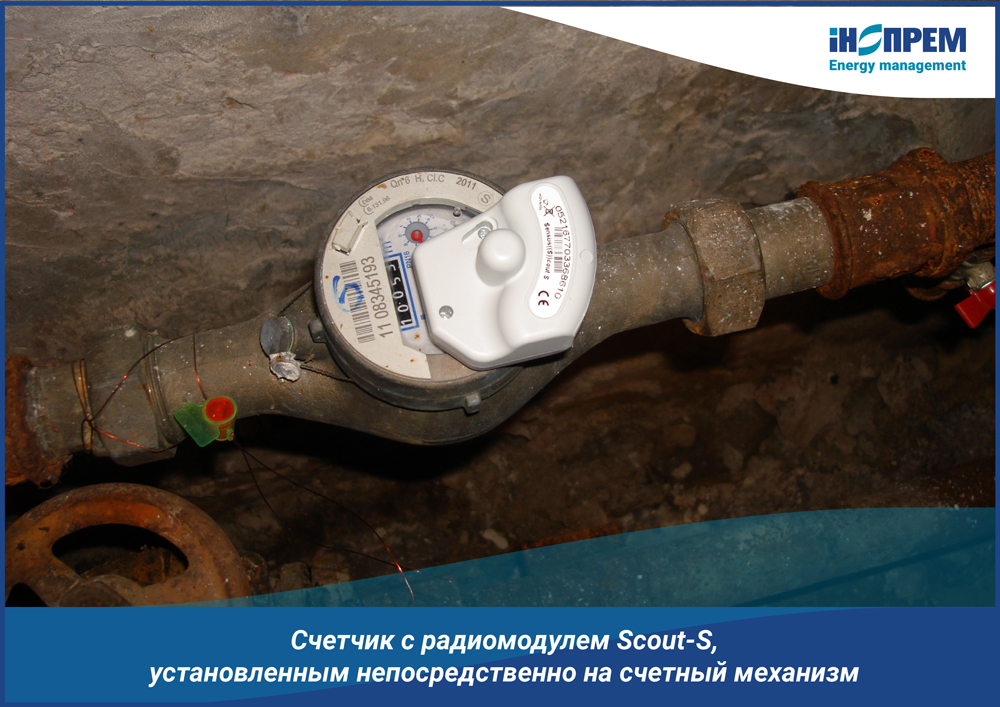

Объекты для реализации проекта выбирались произвольно. Главным критерием выбора было наличие счетчика с импульсным выходом, либо с подготовкой к установке импульсного выхода. И то и другое предполагает подключение радиомодуля Scout–P и предустановленного передатчика импульсов посредством кабеля. Но как показывает опыт предпочтение необходимо отдавать моделям счетчиков воды, которые могут быть оснащены радиомодулями Scout–S или Scout–Mei без дополнительного звена в виде передатчика импульсов, путем установки радиомодуля непосредственно на счетный механизм счетчика. Это повышает надежность работы системы и снижает стоимость ее внедрения. После подключения радиомодуля производился процесс его конфигурирования с помощью ручного терминала Psion. В память радиомодуля прописывались заводской номер счетчика, цена импульса, показание счетного механизма, и др. На этом формирование первого уровня радиосистемы Scout было завершено. Съем показаний со счетчиков производился методом обхода с помощью ручного терминала Psion WorkAbout Pro на расстоянии 10 – 100 метров от внешней стены здания. Интервал времени в течении которого происходил съем показаний с одного счетчика в среднем составил 30 секунд. Основным фактором, влияющим на дальность прохождения радиосигнала, является количество и толщина стен, находящихся на пути его следования. На одном из объектов, подвал (место установки счетчика воды) имел большую толщину перекрытий и стен, создающих устойчивую преграду для прохождения радиосигнала. Проблема была решена с помощью установки вспомогательного радиомодуля, который был размещен в отверстии стены для выходящей на полив трубы и использовался в качестве повторителя сигнала. Таким образом, выстраивая «цепочки» из радиомодулей, в том числе расположенных на близлежащих объектах, можно передавать сигнал на большие расстояния в центральный шлюз Scout-Web. С помощью встроенного в шлюз GPRS модема, полученные показания счетчиков передаются на удаленный сервер. Таким способом создается второй уровень радиосистемы Scout, позволяющий по запросу оператора сети производить сбор данных со счетчиков используя сеть мобильных операторов без выезда на объекты.

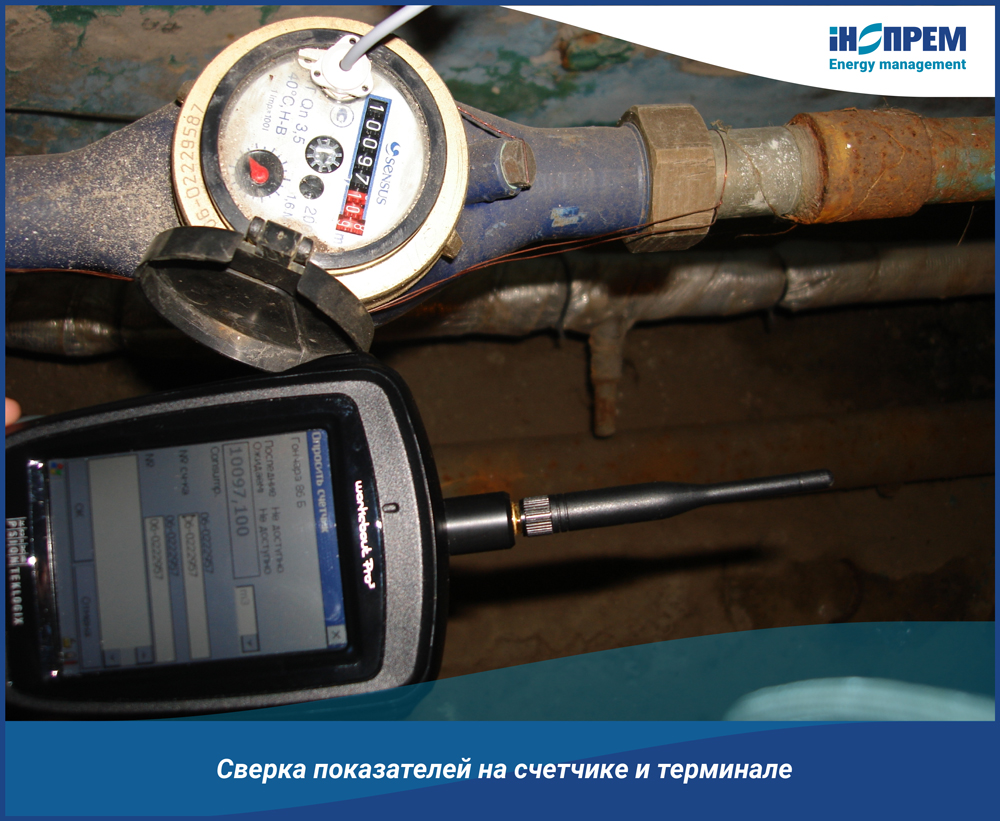

Реализация первого уровня позволила выполнить все поставленные перед началом проекта цели, а последующая отладка сети дала возможность дополнительно сократить время сбора данных путем оптимизации маршрута и создания точек перекрытия сигналов с нескольких радиомодулей, в том числе используя метод «цепочки». После обхода по маршруту, полученные данные переносились на ПК и экспортировались в формат Excel для дальнейшей обработки и анализа потребления воды на объектах. Произведенная во время очередного обхода фотофиксация, подтвердила полное совпадение показаний счетного механизма счетчиков и данных на дисплее ручного терминала.
Развернутый первый уровень системы Scout продемонстрировал высокую степень устойчивости и надежности в работе, благодаря таким характеристикам радиомодулей как: питание от внутренней батареи (срок службы до 12 лет), степень защиты IP68 (возможность работы в затопленном состоянии), а так же независимость от операторов мобильной связи. При условии открытия дополнительного финансирования, реализация второго уровня системы позволит дополнительно оптимизировать процесс сбора и передачи данных со счетчиков, тем самым получить максимальный экономический эффект.
Сокращение продолжительности процесса сбора данных до 5 дней даст
возможность Водоканалам сократить дебиторскую задолженность за потребленную
абонентами воду в объеме месячной реализации. Эти деньги могут быть направлены
на инвестиционные проекты Водоканалов.
На данный момент система
дистанционного сбора и передачи данных Sensus Scout успешно эксплуатируется в шести
населенных пунктах Украины, таких как Измаил, Тетиев, Вышгород, Вишневый,
Тернополь, Гатное. Данная система применяется с новыми типами счетчиков в
метрологическом классе точности «С» (R160 согласно Технического регламента), установленными в
многоквартирных жилых домах, частном секторе, в общедомовом учете и т.д.
Учитывая все выше
перечисленные возможности, получаемые от внедрения систем дистанционного сбора
данных, необходимо обратить внимание на тот факт, что данный инструмент даст
максимальный экономический эффект только в случае его применения на базе
высококачественного учета.
Лукаш О. А.
Красножон И. И.
