Мировые запасы чистой питьевой воды с каждым годом
неуклонно уменьшаются, а ее стоимость увеличивается. Бережное использование
воды является первоочередным условием для дальнейшего существования человечества.
В связи с этим остро встает вопрос полного и точного учета потребления воды,
контроля утечек и интеллектуального управления водопроводными сетями.
К сожалению, ситуация, сложившаяся с учетом воды в Украине, выглядит достаточно
удручающе, потому, что потери от недоучета составляют более 40%, об этом мы
писали в своих предыдущих статьях, опираясь на наши исследования,
статистические данные и результаты внедренных проектов. Наиболее эффективным и
проверенным на практике методом борьбы с коммерческими потерями является
применение счетчиков воды в метрологическом классе точности «С». С 2004 года, в
Европе введен стандарт MID (директива Европарламента и
совета Евросоюза №2004/22/ЕС), где точность
измерения счетчика определяется не классом «А», «В», и «С» (согласно ДСТУ
3580-97),
а отношением номинального расхода к минимальному Q3/Q1=R. Требования данного стандарта в
Украине изложены в «Технічному регламенті щодо суттєвих вимог до засобів вимірювальної
техніки»,
который действует параллельно с ДСТУ 3580-97, а с 2018г. предусмотрено его
введение в полном объеме. Согласно этому документу, наиболее приближенное соответствие
значения R классу точности выглядит следующим образом: R40
- класс «А», R80 - класс «В» и R160 - класс «С».
Стандарты MID
и Технический регламент не только предъявляют очень высокие требования к
счетчикам воды, но и открывают новые вызовы и возможности в приборостроении.

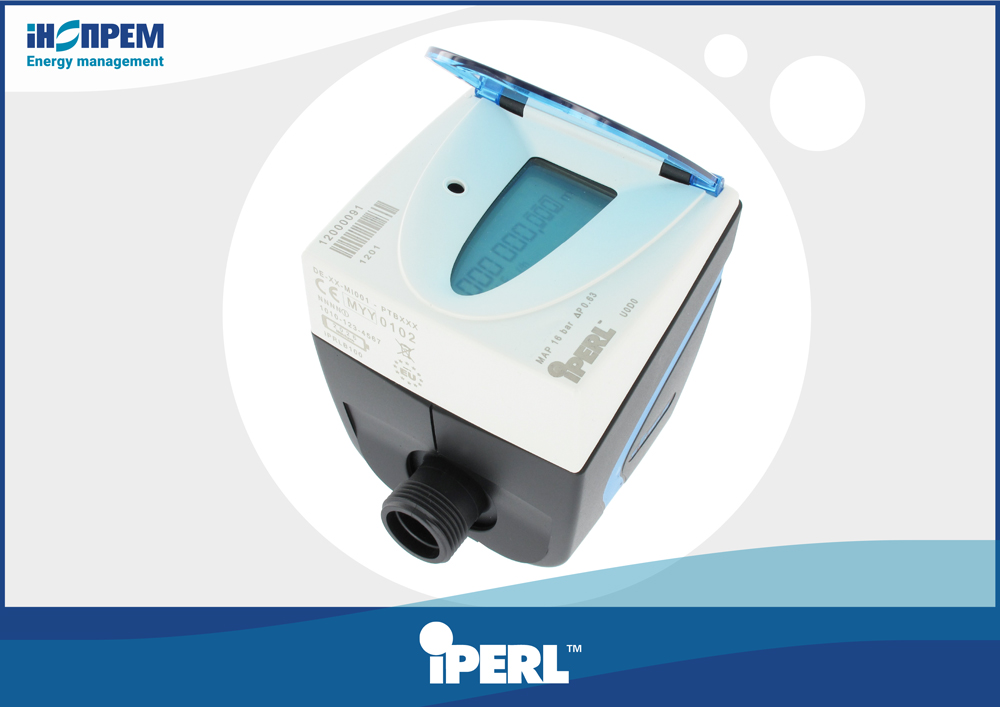

Сегодня мы готовы предложить новый прибор iPERL, разработанный группой SENSUS, который дает возможность не только производить сверхточный учет воды (R800!!! для всех DN), собирать и обрабатывать информацию, но и управлять сетями водоснабжения.

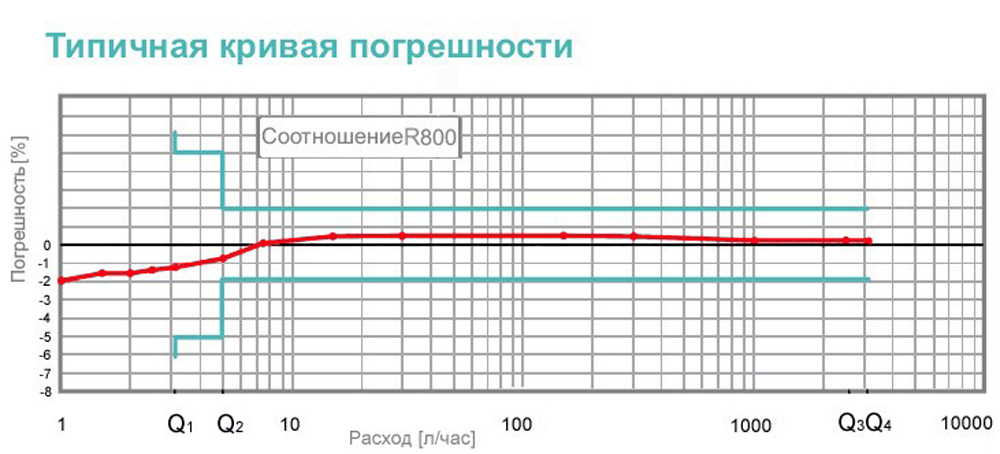

Метрологические характеристики iPERL DN15 наведены на графике 1.
Как
видим из графика, погрешность измерения iPERL не превышает ±2% в
диапазоне от стартового расхода Qst (менее 1л/час) до
минимального расхода Q1 (3л/час) и меньше ±1% в
диапазоне измерения от Q1 до максимального расхода Q4.
Для
сравнения, у всех счетчиков воды, отвечающих ДСТУ 3580-97
или Техническому
регламенту, погрешность измерения в диапазоне от порога чувствительности до
минимального расхода не регламентируется, от минимального до переходного
расхода составляет ±5% и от переходного до максимального расхода ±2%.
Принцип
действия iPERL основан на измерении ионов воды (магнитно-индуктивный).
Точность измерения стабильна и не меняется со временем, не зависит от состава
воды и ее жесткости, состояния трубопровода и давления в сети. Установка iPERL возможна в любом
положении без ухудшения его характеристик. iPERL отвечает всем требованиям при работе в самых тяжелых
условиях эксплуатации. К ним относятся, например, быстрое открытие и закрытие
крана, приводящие к появлению пульсирующих переходных колебаний в потоке,
которые трудно обнаружить и учесть, что является типичными условиями в
квартирном учете. Уникальные характеристики iPERL обеспечивают простоту
его применения. Теперь не нужно выбирать между производительностью
(эксплуатационный режим) и условиями сети (диаметр, давление, неконтролируемые
утечки и т. д.) Встроенный в iPERL
архиватор данных позволяет отслеживать историю водопотребления, а радиомодуль передавать
данные дистанционно. Питание автономное, срок службы батареи 15 лет. Степень
защиты IP 68 позволяет работать в затопленном состоянии, т. е.
эксплуатировать прибор, как в помещении, так и на улице. При производстве iPERL используются только те
материалы, которые имеют возможность полной повторной переработки. Уникальные
возможности iPERL обеспечивают высокий экономический эффект от его
внедрения и быструю окупаемость, что подтверждено опытом развитых стран. Применение
iPERL открывает новые перспективы и возможности для
предприятий, которые работают в сфере водоснабжения в Украине.
Красножон И. И.
