Журнал "ЖИТЛОВО-КОМУНАЛЬНЕ ГОСПОДАРСТВО УКРАЇНИ" №5(38) ЧЕРВЕНЬ

ЯК СКОРОТИТИ КІЛЬКІСТЬ ВТРАТ ВОДОКАНАЛІВ

Останнім часом активно обговорюється питання щодо формування тарифів на житлово-комунальні послуги. Що це означає для постачальників послуг, зокрема водоканалів? Новий підхід у формуванні тарифів не дозволить водоканалам закладати втрати фактично в повному обсязі в тариф, як це відбувається зараз. У такому разі втрати, які, згідно зі статистикою, становлять сьогодні в середньому 50%, з них 30-40% – це втрати, викликані недообліком, необхідно мінімізувати. Як це зробити, обговоримо в цій статті.

• технологічні витрати;
• пориви трубопроводів;
• несанкціонований відбір;
• відсутність якісного виміру.

Три останні складові – це прямі втрати Водоканалів. Але найголовнішою складовою всіх втрат є відсутність якісного виміру, насамперед у житловому фонді – здебільшого споживачі води. Чому саме відсутність якісного вимірювання віднесено до розряду основних втрат, а не поривів трубопроводів, як це прийнято вважати? Якщо умовно прийняти, що основні втрати криються у поривах – кожен населений пункт мав би перетворитися на своєрідну Венецію.

Щоб зрозуміти, де шукати втрати в житловому фонді, розглянемо приклад багатоквартирного житлового будинку, повністю оснащеного квартирними лічильниками води і має загальнобудинковий прилад. Згідно зі статистикою у житловому будинку завжди існує різниця (дисбаланс) між показаннями загальнобудинкового лічильника води та сумарними показаннями квартирних лічильників, яка становить 25-45%. Якщо розрахунок абонентів за спожиту воду за показаннями квартирних лічильників відбувається безпосередньо з водоканалом, то дисбаланс – це втрати водоканалу.

Розглянемо природу виникнення дисбалансу водоспоживання у будинку:

1. Витоку в сантехнічних приладах.

У побуті присутні витрати нижчі від порога чутливості звичайного квартирного лічильника води, особливо при встановленні його у вертикальному положенні. Це течі туалетних бачків, прокопування кранів і т.д., які підсумовуються в усьому будинку і досягають витрати води, що реєструється загальнобудинковим лічильником.

2. Встановлення квартирних лічильників у вертикальному чи похилому положенні.

Більше половини квартирних лічильників води встановлені у вертикальному чи похилому положенні. Чутливість лічильників при встановленні в похилому положенні така ж низька, як і при вертикальній установці. Розглянемо, як це впливає точність виміру.

При експлуатації лічильника в похилому або вертикальному положенні збільшується площа зіткнення осей крильчатки з підшипниками, а значить збільшується тертя. Як наслідок втрачається чутливість лічильника на малих витратах, тобто втрачається точність виміру.

3. Метрологічний клас точності лічильників води, що застосовуються

Усі квартирні лічильники механічного принципу дії мають два діапазони витрат – нижній та верхній. Кордон переходу від нижнього діапазону витрат до верхнього називається перехідний витрата і позначається Qt.

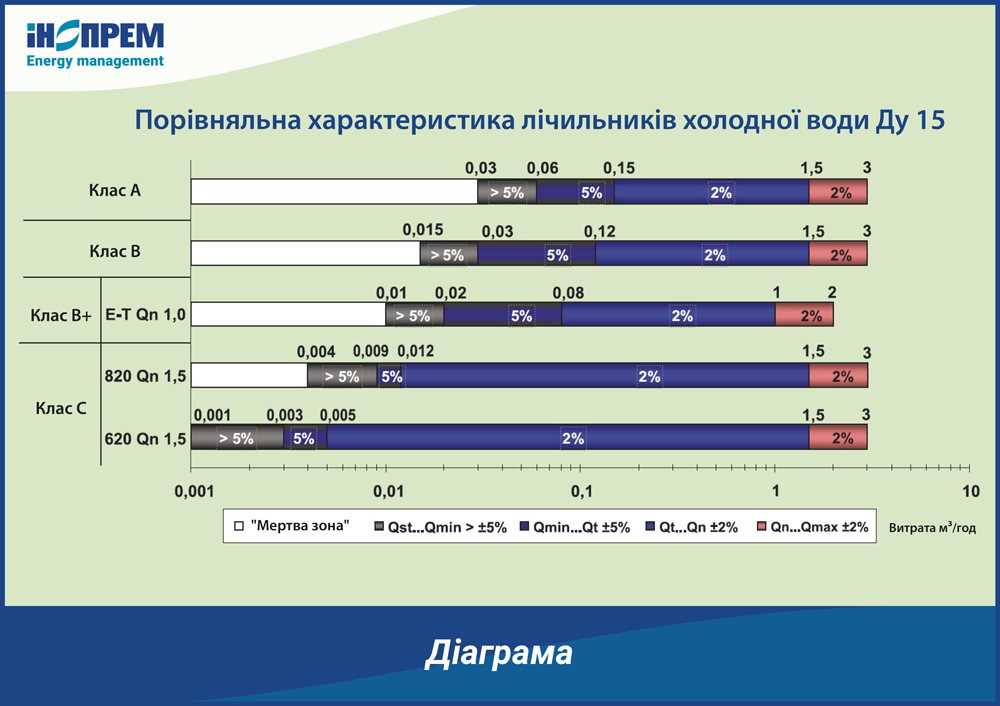

Відносна похибка вимірювання в нижньому діапазоні витрат від мінімальної витрати Qmin до Qt становить ±5%, а у верхньому діапазоні від Qt до максимальної витрати Qmax ±2%. Тому, що менше Qt, то ширша зона з похибкою ±2%. У свою чергу нижній діапазон з похибкою ±5% стає вже, а мінімальна витрата і поріг чутливість зсуваються до початку вимірювання (нульової витрати). Отже, що ширша зона виміру з похибкою ±2% (синя) і менше мертва (біла) зона, то вище точність виміру.

Як очевидно з діаграми, найвищу точність виміру забезпечують лічильники води у метрологічному класі точності «С».

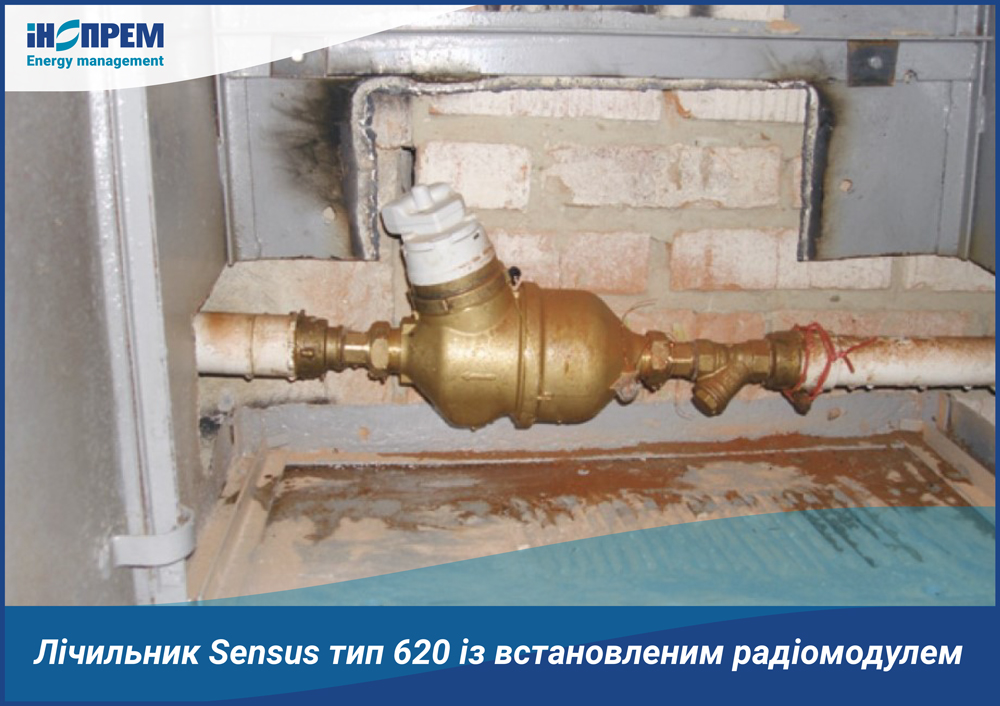

Два нижні рядки діаграми відповідають діапазонам витрат вище за метрологічний клас точності «С» і відповідають типам лічильників «820» і «620», що виробляються групою Sensus. При цьому необхідно відзначити, що дані лічильники води не погіршують свої метрологічні характеристики при встановленні у вертикальному та похилому положенні.

4. Стабільність метрологічних властивостей.

Стабільність роботи лічильника залежить від:

• конструкції приладу;

• якості виготовлення комплектуючих;

• здатності застосовуваних матеріалів протистояти відкладенню солей жорсткості, так званої «накипу».

Необхідно звернути особливу увагу до актуальності даного питання. В даний час на багатьох ринках продаються квартирні лічильники у комплекті з набором магнітів. Жодний антимагнітний захист не зможе протистояти сучасним магнітам.

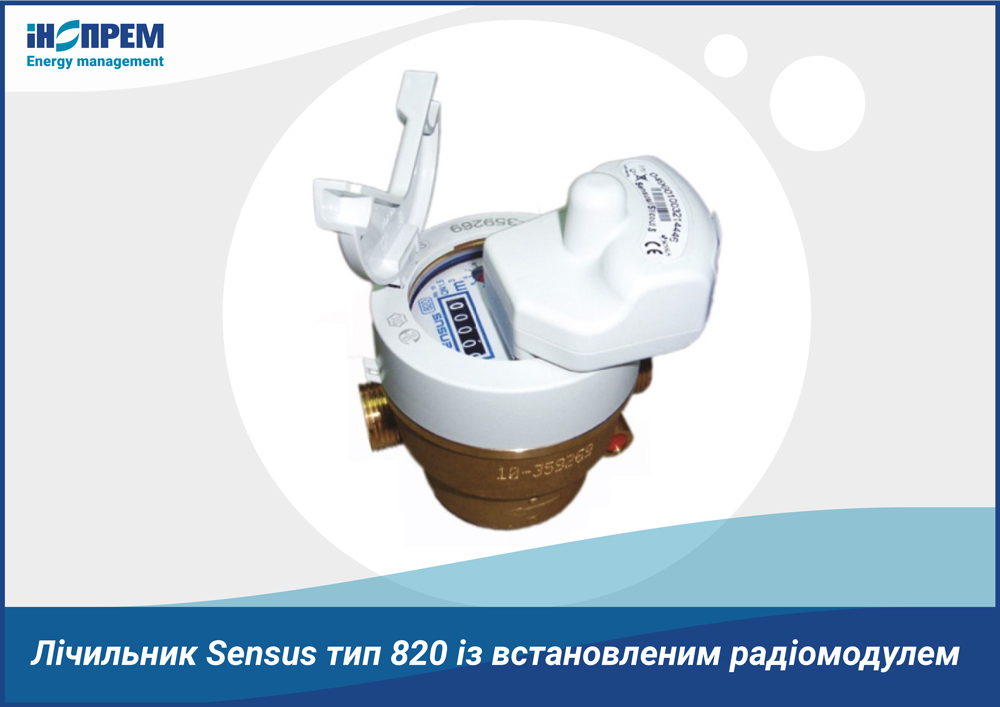

Вихід - застосування квартирних лічильників води типу "мокрохід" або "напівмокрохід", наприклад, лічильник типу "820" виробництва Sensus.

6. Тривалість процесу збору показань із лічильників води.

На баланс водоспоживання в будинку великий вплив має тривалість процесу збору показань з квартирних лічильників води, а також об'єктивність отриманих даних.

В даний час збирання даних відбувається протягом місяця. У процесі візуального зняття інформації може відбуватися навмисне та ненавмисне спотворення показань.

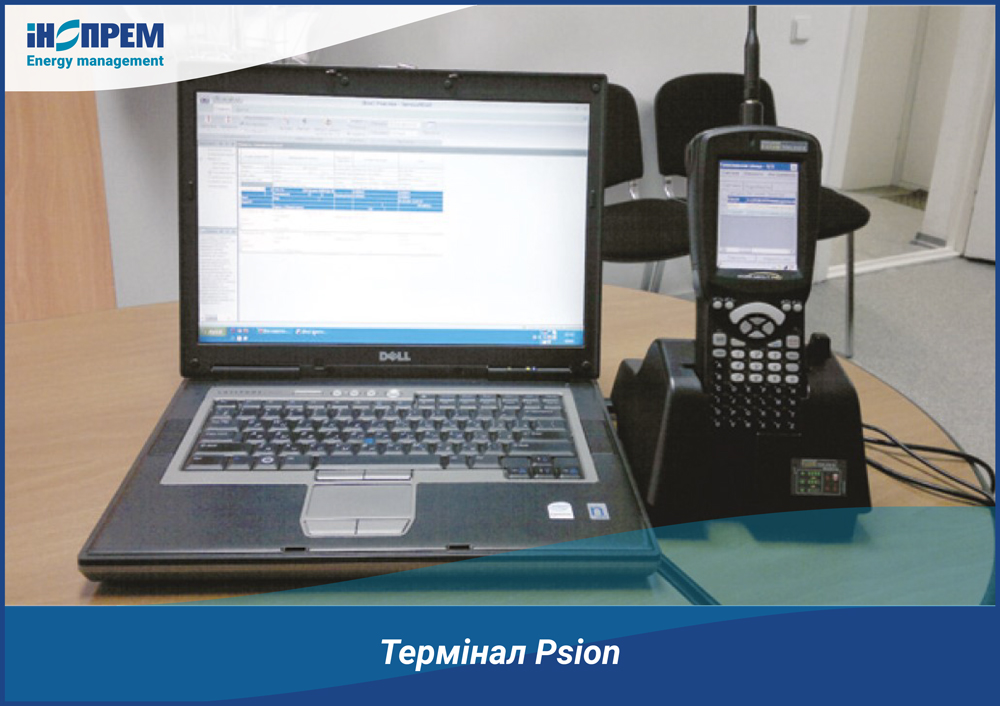

Впровадження систем дистанційного збору та передачі інформації дозволить отримати актуальні та об'єктивні дані у короткий проміжок часу, виключити людський фактор та значно підвищити якість обліку.

Отже, щоб мінімізувати втрати, викликані недообліком, необхідно підвищити якість виміру. А якість вимірювання безпосередньо залежить від характеристик лічильників води, що застосовуються. Всім необхідним характеристикам, що забезпечують якісний вимір, відповідає лічильник типу "820", що виробляється групою Sensus.

Наявність якісного виміру та впровадження систем дистанційного збору даних дозволяє отримати відмінні результати, актуальність яких не втрачається з часом, звести баланс водоспоживання у багатоквартирному житловому будинку практично до нуля.

Так, наприклад, у м. Тернопіль у житловому будинку після заміни лічильників на тип «820» та впровадження системи дистанційного збору даних Sensus Scout (даний проект був нами описаний раніше), протягом 19 місяців дисбаланс становить менше 1%, тоді як до заміни лічильників втрати становили 19,5%. Стабільність показника балансу протягом досить тривалого інтервалу часу підтверджує надійність та стабільність метрологічних характеристик лічильників води, а також дає гарантію швидкого повернення вкладених інвестицій.

У місті Тетіїв, що на Київщині до заміни всіх квартирних лічильників у житловому багатоквартирному будинку баланс становив -54% (втрати), після заміни на тип «820» з радіомодулем для дистанційної передачі даних, баланс водоспоживання за 10 місяців становить +1%.

Застосування високоточних лічильників та впровадження системи дистанційного збору даних дасть можливість підняти реалізацію за рахунок того, що втрати, викликані недообліком, будуть переведені в розряд врахованих. Термін окупності обладнання залежить від низки чинників. Розрахунок економічної ефективності наведено нижче.

Методика розрахунку економічного ефекту від впровадження лічильників тип 820 та радіосистеми Sensus Scout.
